Paperitehtaan teräsrakennus

Hebei Sunrise International Iron & Steel Co., Ltd. on yksi luotettavimmista paperitehtaan teräsrakennusten valmistajista ja toimittajista Kiinassa. Voit olla varma, että ostat räätälöidyn paperitehtaan teräsrakennuksen kilpailukykyiseen hintaan tehtaaltamme. Jos sinulla on kyselyä tarjouksesta, lähetä meille sähköpostia.

3D Spatial Stress & Chemical Exposure Walkthrough

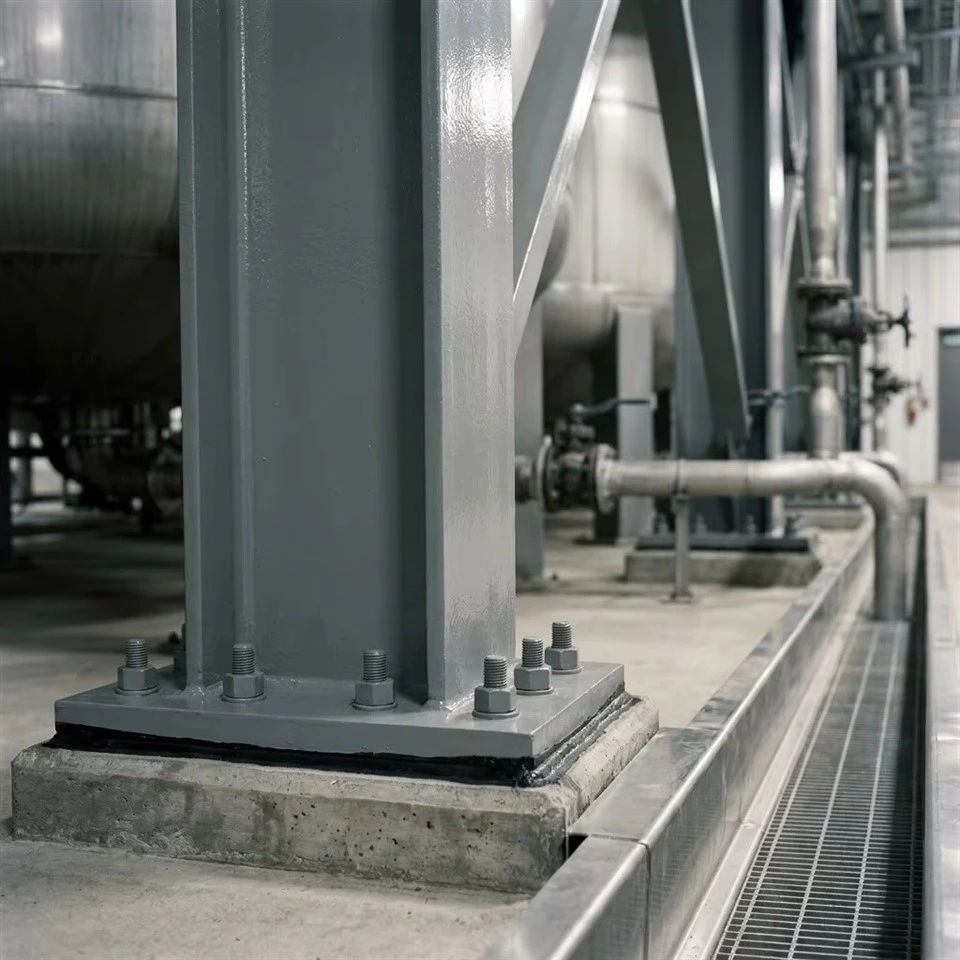

1: Acidic Pulping & Bleaching Hall (Chemical Exposure Barrier) Nykyaikaisten paperitehtaiden kemialliset massanvalmistus- ja valkaisuhallit edustavat yhtä maailman vihamielisimmistä teollisuusympäristöistä. Ilma on jatkuvasti kyllästetty kuumalla höyryllä, klooridioksidilla ja rikkihappohöyryillä, mikä nopeuttaa hiiliteräksen korroosiota jopa 10 kertaa nopeammin kuin tavalliset teollisuusalueet. Hebei Sunrise hylkää tavalliset epoksimaalit, jotka rakkuloituvat helposti happohyökkäyksen seurauksena, suojatakseen ensisijaiset-kuormituspylväät. Sen sijaan käytämme korkean-vinyyliesterilasihiutalepinnoitusjärjestelmää. Tämä prosessi tuo miljoonia mikroskooppisia, päällekkäisiä lasihiutaleita, jotka on kohdistettu yhdensuuntaisesti teräksen pinnan kanssa. Tämä luo käämivän, labyrintti{9}}kaltaisen fyysisen esteen, joka lisää kosteuden ja syövyttävien happo-ionien diffuusioreittiä yli 500 % ja takaa 30 vuoden rakenteen käyttöiän ilman ruosteenpoistoa, jopa jatkuvassa kemiallisessa altistuksessa.

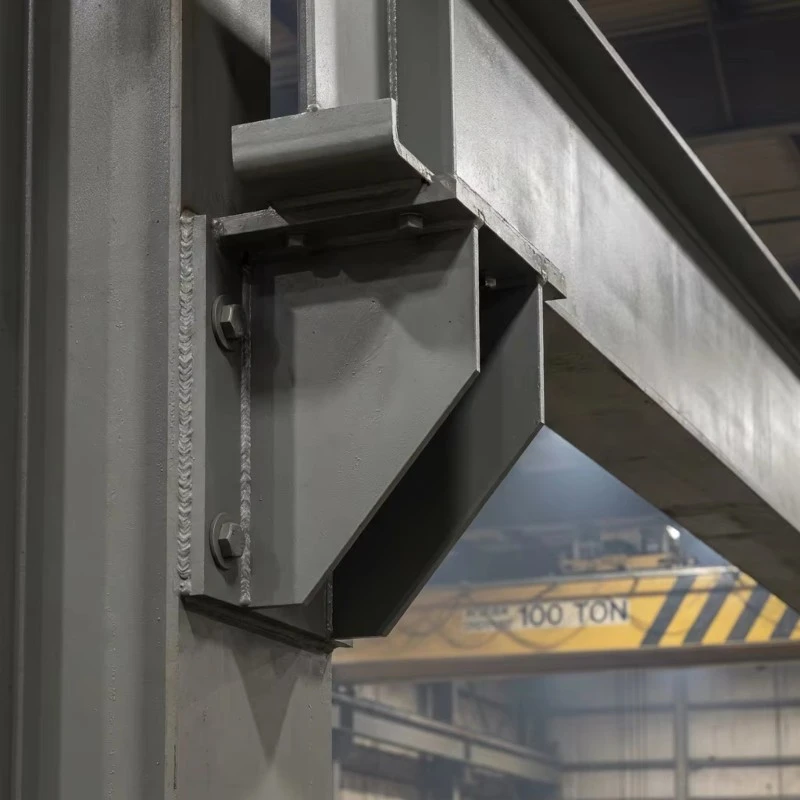

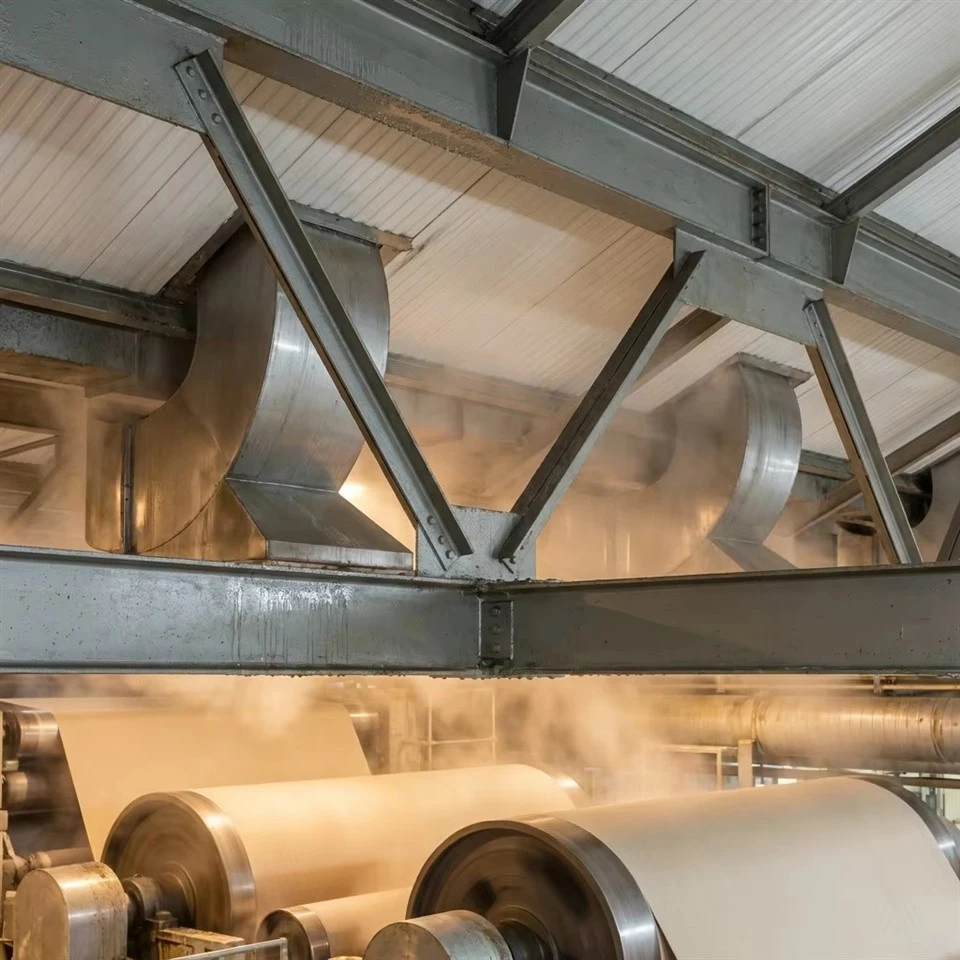

2: Paperinkuivauskonehalli (Extreme Dynamic Lift & Fatigue Mitigation) Paperitehtaan ytimessä jättiläinen paperinvalmistuskone{1}}käy jatkuvasti. Massiivisten, lämmitettyjen Yankee-kuivausrullien-jopa 80 tonnia painavien-nostaminen, asentaminen ja huolto vaatii raskaita-käyttöisiä 24/7 toimivia nostureita. Nämä nosturit kohdistavat teräsrakenteeseen rajuja syklisiä pysty- ja sivusuuntaisia ​​dynaamisia voimia. Hebei Sunrise ratkaisee tämän rakenteellisen väsymishaasteen suunnittelemalla massiivisia, räätälöityjä{10}}hitsattuja pylväsrunkoja (nosturinkannattimet), jotka on valmistettu lujista Q355D- tai S355K2-teräslevyistä. Jokainen yksittäinen korbeli---pilarin liitos on yksityiskohtainen täydellisillä-läpivientiurahitsauksilla, jotka on hitsattu automaattisilla upokaarihitsausroboteilla (SAW) ja vahvistettu 100 %:n ultraäänitestauksella (NDT) mikroskooppisen väsymishalkeamisen estämiseksi. Nosturin kiitotiepalkkiemme on varustettu korkean-jäykkyyden uuman jäykisteillä, ja ne on jatkettu esijännitetyillä luokan 10.9 -lujuuksilla kitka-pitopulteilla (HSFG), mikä rajoittaa nosturin-jännevälin 0:een nosturin vaakasuoraan poikkeamaan 1/15:een. suistuminen raiteilta.

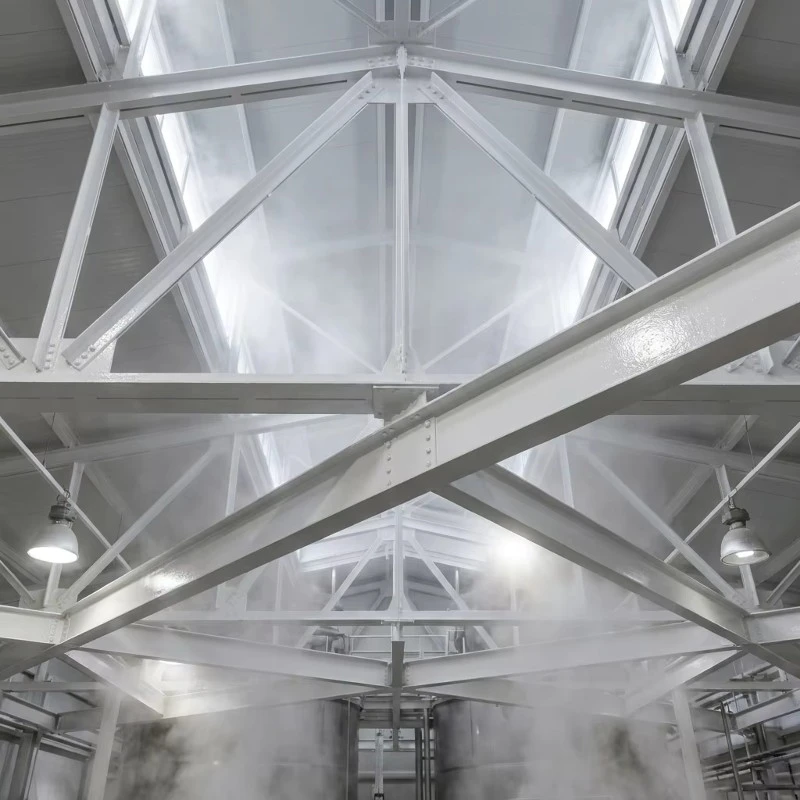

3: Korkea-höyrykuvun kattokehys (lämpö Jos tämä höyry kohtaa kylmäkaton teräsrungon, muodostuu massiivinen kondensaatio, joka tiputtaa hapanta vettä takaisin aktiivisille paperilinjoille ja tuhoaa kokonaisia ​​Kraftliner-paperieriä. Ratkaisemme tämän suunnittelemalla integroituja lämpökattoristikkoja-. Kaikki rakenteelliset kattoosat on kääritty erikoisvalkoiseen, lämpö-suihkutettuun sinkki-alumiinipinnoitteeseen (TSA), joka kestää jatkuvaa kosteuskosketusta kuoriutumatta. Lisäksi kattoristikkogeometriamme on laskettu integroimaan saumattomat vaakasuorat eristetyt sandwich-paneelit, mikä eliminoi kaikki "kylmät{12}}sillat". Teräsrakennerunko toimii yhdessä mekaanisen liesituulettimen kanssa ja ylläpitää itsestään-tyhjentyvää, kondensoitumatonta-kattokatosta.

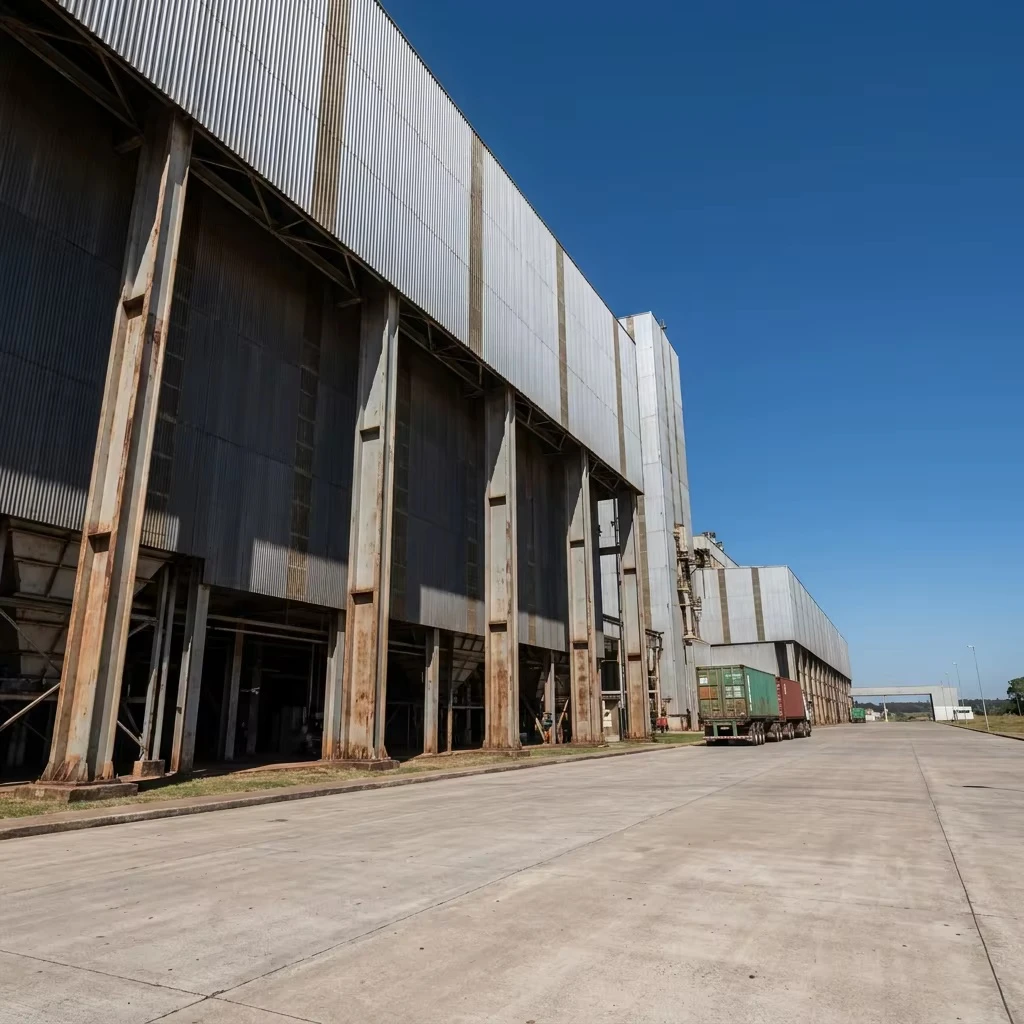

Etelä-Amerikan projektipääkirja: Klabin Puma II Kraftliner Paper Mill (Brasilia)

Sijainti:Ortigueira, Paranán osavaltio, Brasilia

Jalanjälkiasteikko:56 000 neliömetrin integroitu massanvalmistus- ja{2}}nopea pakkauspaperitehdas

Rakenneteräksen paino:12 000 tonnia -lujaa rakenneterästä

Suunnittelukoodin noudattaminen:AISC 360-16 (American Steel Construction Standard), ASTM A572 Grade 50 ja NBR 8800 (Brasilian teräsrakennestandardi)

Hebei Sunrisen toteuttamat suunnittelun virstanpylväät ja ratkaisut:

1,120-tonnia nosturien kiitotiet äärettömällä-väsymysyksityiskohtien kanssa Tukeakseen Brasilian suurinta pakkauspaperikonetta Hebei Sunrise valmisti 1 200 metriä raskaita-nostureiden kiitotiejärjestelmiä. Hyödyntämällä NBR 8800 -koodien mukaista elementtiväsymisanalyysiä, insinöörimme tarkensivat kiitotien liitoskohdat, jotta ne vaimentavat jatkuvat korkeataajuiset jarrutus- ja kiihdytysiskut, jolloin rakenteellinen taipuma ei ole nollassa 5 vuoden jatkuvassa paperinkuivaustoiminnassa.

2.C5-I Industrial Marine Korroosionestosilmukka valkaisuosastolle Kemialliset valkaisutornit käyttävät erittäin aggressiivista rikkipitoista kemiaa. Hebei Sunrise käsitteli kaikki valkaisutornin sisällä olevat rakennekehykset käyttämällä erikoistunutta 350 -mikrometrin paksuista vinyyliesterilasihiutalejärjestelmää. Jokainen hitsisauma hiottiin täysin sileäksi terävien reunojen maalin ohenemisen välttämiseksi, jolloin saatiin läpäisemätön kemiallinen este, joka pysyy 100 % ruostettomana Paranán kosteassa, happamassa ympäristössä.

3. Modulaariset "Pre-Bulted" High-Rise -pylväät nopeaa kokoonpanoa varten Ortigueiran syrjäisen sijainnin vuoksi raskas hitsaus työmaalla oli erittäin rajoitettua. Suunnittelimme 30 -metriä korkeat portaalirunkopylväät kolmivaiheisina modulaarisina segmenteinä, joissa on tarkat CNC{11}}poratut pultatut jatkolaipat. Koko 12 000 -tonnia painava teräsrunko koottiin-työmaalla käyttämällä vain lujia-esijännitettyjä pultteja{16}}, mikä lyhensi rakennusaikataulua 45 päivällä ja vältti hitsausvirheriskit paikan päällä.
